Fliegengitter - Schieberahmen Typ 70

    Insektenschutz Schieberahmen Typ 70 konfigurieren
Schieberahmen Typ 70

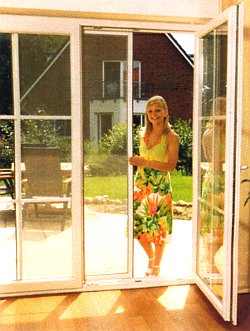

Schieberahmen (Typ 70) für Fenster und Türen
Typ A - Schieberahmen mit Laufschienen
Typ B - Schieberahmen mit umlaufenden Einbaurahmen

Bedienung: Für bequemes Bedienen von Innen wie Außen sind am Schieberahmen Griffmulden eingelassen. Die Griffmulden in den Profilen sind mit witterungsbeständigem Kunststoffschalen ausgestattet. Die normale Bedienhöhe liegt hier bei 100cm. Bei Schieberahmen, die in beide Richtungen frei bedient werden sollen, sind auch beidseitig eingelassene Griffmulden möglich. Um Lücken zum Blendrahmen zu vermeiden, umläuft den Schieberahmen eine flexible Bürstendichtung. Die Laufrollen der Schiebetür sind kugelgelagert, verschleißfest und sorgen für leichtgängigen Lauf beim Verschieben.
Befestigung: Wird ein Montagerahmen genutzt (Typ B), so geschieht die Montage durch Verschrauben des kompletten Rahmens auf den dafür vorgesehenen Untergrund. Auch die Laufschienen bei Typ A werden mit Schrauben befestigt.
Größe: Die minimale Breite beträgt 50cm, die maximale Breite 180cm und die maximale Höhe 240cm. Sehr großen Schieberahmen können gegen Aufpreis mit einem stabilisierenden, gewebeteilenden Mittelprofil bestellt werden.
Profile: Die überdurchschnittliche Stabilität der Rahmen entsteht durch dickwandige, stranggepresste Aluminiumprofile. Um Material und Rahmen zu schonen, ist ein Trittbrett integriert. Die Ecken sind mit innenliegenden massivem Winkeln dauerhaft miteinander verpresst und spezialverklebt zugleich, was hohe Haltbarkeit und Formstabilität garantiert. Der Montagerahmen ist ebenfalls verpresst und spezialverklebt.
Profilfarben: Eine spezielle Farbbehandlung garantiert auch in schwierigen Lagen wie etwa Küstennähe hohe Farbbeständigkeit. Folgende Farben stehen Ihnen zur Auswahl:
  • Weiß (RAL 9016)
  • Ockerbraun (RAL 8001)
  • Sepiabraun (RAL 8014)
  • Silber eloxiert
  • Sonder-RAL-Farbe nach Wunsch (gegen Aufpreis)
Keder: Der PVC Keder hat einen Durchmesser von 6mm, ist UV-stabilisiert und präsentiert sich in der Farbe Grau.
Insektengitter:
  • Vinylbeschichtetes Fiberglasgewebe, maschenfest verschweißt. Das Gewebe ist dadurch sehr langlebig, witterungsbeständig und präsentiert sich in der Farbe Grau.
  • Für Allergiker empfehlen wir Pollenschutzgewebe in V2A.. Es hält einen Großteil der Pollen vom Innenraum ab und entlastet die Raumluft spürbar. Das Gewebe präsentiert sich in der Farbe Lichtgrau und besitzt eine gute Transparenz.
  • Durchblickgewebe: Elastic-Polymer bietet exzellenten Durchblick. Das Gewebe lässt deutlich mehr Licht und Luft ein als herkömmliche Varianten und präsentiert sich in der Farbe Grau.

Schieberahmenprofil
Schieberahmenprofil
Mittelprofil für Schieberahmen
Mittelprofil für Schieberahmen
Laufschienenprofil / Außenrahmenprofil
Laufschienenprofil / Außenrahmenprofil
>> Jetzt Insektenschutz Schieberahmen Typ 70 konfigurieren <<

Montageanleitung

  1. Nach dem Ermitteln der passenden Position verschrauben Sie die Laufschienen oben und unten (Typ A) auf dem vorgesehenen Untergrund. Je nach Untergrund nutzen Sie bitte die jeweils dafür vorgesehenen Schrauben. Die Laufschienen werden parallel zueinander und in senkrecht zum Schieberahmen montiert.
  2. Führen Sie den Schieberahmen anschließend in die obere Laufschiene ein und setzen Sie ihn auf die untere auf. In den oberen Ecken des Schieberahmens befindet sich beidseitig jeweils eine Aufhängesicherung. Sie wird aufwärts an die Laufschiene geschoben und mit einer Schraube arretiert. Verschrauben Sie auch die seitlichen Anschlagsstopper.
  3. Bei der Montagevariante Typ B wird der Einbaurahmen als Ganzes auf dem vorgesehenen Untergrund verschraubt. Zum Einhängen des Schieberahmens folgen Sie bitte schritt 2. Seitliche Anschläge können individuell gesetzt werden.
Zur korrekten Berechnung der Breite:

Bei Montage in der Fensterlaibung:

kleinstes gemessenes Maß - 2mm = Bestellbreite
Bitte unbedingt beachten:
Die Länge der Laufschiene setzt sich aus doppelter Bestellbreite + 5cm zusammen.

Bei Montage auf der Fensterlaibung:

größtes gemessenes Maß +40mm = Bestellbreite
Bitte unbedingt beachten:
Die Länge der Laufschiene setzt sich aus doppelter Bestellbreite + 5cm zusammen.

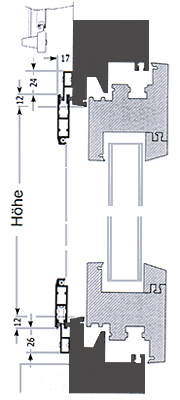

Zur korrekten Berechnung der Höhe:

Bei Montage in der Fensterlaibung:

kleinstes gemessenes Maß - 2mm = Bestellbreite

Bei Montage auf der Fensterlaibung:

größtes gemessenes Maß +74mm = Bestellbreite


Höhe
Breite

Schieberahmen in 2 Varianten

Typ A
Schieberahmen mit Laufschiene oben und unten
Typ B
Schieberahmen mit umlaufenden Einbaurahmen
