Plissee Messanleitung - Richtiges Ausmessen für Plissees




Messanleitung für Plissees für Rechteckfenster



Glasleistenmontage

Allgemeine Hinweise - Plissee messen Glasleiste

Allgemeine Hinweise zur Glasleistenmontage

Für die Glasleistenmontage sollte die Glasleise mindestens 15 mm Tief sein, um eine ausreichende Hinterlüftung des Plissees zu gewährleisten. Bei schmaleren oder runden Glasleisten zusätzliche Flachträger bzw. Kantenträger für die Montage.

Bei der Montage mit Montageclips in der Glasleiste (etwa bei freihängenden Anlagen oder bei Sonderformen) muss die Glasleiste aufgrund des etwas größeren Montagematerials mindestens 25mm tief sein.

Achten Sie bei der Maßangabe bitte auch darauf ob die Glasfalz Ihrer Fenster schräg oder gerade ist. Ziehen Sie bei gerader Glasfalz von der gemessenen Breite 4 mm ab.

Bei schrägem Glasfalz an Fenstern in Sonderformen, bestellen Sie bitte passende Ausgleichskeile für die Schräge, da das Plissee ohne diese nicht einwandfrei montiert werden kann.

Messen Sie immer die lichten Glasmaße inklusive Gummidichtung.


GH: lichte Glashöhe inklusive Gummidichtung

GB: lichte Glasbreite inklusive Gummidichtung

X, Y und Z: Glasleistenmaße


Die Angegebene Breite des Plissees bezeichnet die Breite von Endkappe zu Endkappe des Bedienprofils. Bitte beachten Sie, dass der Stoff wenige Millimeter schmaler ausfällt.

Plisseemontage in der Glasleiste

Glasleistenmontage Recheckfenster

Benötigte Maße:
Höhe H und Breite B

Messen Sie die Breite an mehreren Punkten des Fensters, um eventuelle Fenstermaßtoleranzen berücksichtigen zu können. Die Maße sind lichte Glasmaße inkl. Gummidichtung. Beachten Sie den Abzug in der Breite bei geradem Glasfalz.

Montagevarianten:

  • Spannschuhmontage (siehe Abbildung),
  • Klemmträger „Falzfix“,
  • Klebebefestigungen Stick&Fix
  • Klebebefestigungen Stick&Fix front
Plisseemontage auf der Glasleiste

Montage auf der Glasleiste bei Rechteckfenstern

Benötigte Maße
Höhe H und Breite B

Messen Sie die Breite an mehreren Punkten des Fensters, um eventuelle Fenstermaßtoleranzen berücksichtigen zu können. Messen Sie sowohl Höhe als Auch Breite von Außenkante zu Außenkante der Glasleiste. Benötigt werden die lichten Maße ohne Abzüge.

Montagevarianten

  • Glasleistenwinkel





Montage auf dem Fensterrahmen

Plisseemontage auf den Fensterrahmen mit Fensterflügelträgern

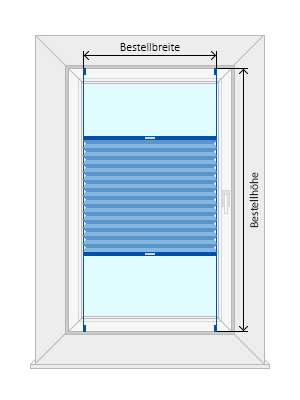

Montage mit Fensterflügelträgern

Benötigte Maße:
Höhe H und Breite B

Die Höhe ist die Höhe des Fensterflügels von Oberkante bis Unterkante ohne Abzüge. Die Breite ist die lichte Glasbreite inkl. Gummidichtung. Achten Sie auf die Abzüge für gerade Glasleisten.

Für die Fensterflügelträgermontage muss die
Fensterfalztiefe mindestens 14 mm betragen.

Plisseemontage auf den Fensterrahmen mit Klemmträgern

Klemmträgermontage

Benötigte Maße:
Höhe H und Breite B

Die Höhe ist die Höhe des Fensterflügels von Oberkante bis Unterkante ohne Abzüge. Die Breite ist die lichte Glasbreite plus gewünschter Überstand. Achten Sie auf hervorstehende Hindernisse wie Fenstergriffe u.ä.

Achten Sie auf den Überstand des Klemmträgers

Plisseemontage auf den Fensterrahmen mit Befestigungswinkeln

Befestigungswinkel für Holzfenster

Benötigte Maße:
Höhe H und Breite B

Die Maße sind die Lichten Glasmaße plus dem gewünschten Überstand. In der Höhe muss dieser mindestens 2x25mm zugegeben werden. Achten Sie beim Ermitteln der Breite auf hervorstehende Hindernisse wie Fenstergriffe. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster.






Montage In der Fensternische

Plisseemontage in der Fensternische

Clipmontage

Das Plissee wird mit Clips an den Fenstersturz montiert.

Benötigte Maße:
Höhe H und Breite B

Die Höhe ist die Höhe der Fensternische, ggf. minus 1 cm, damit das Plissee nicht auf dem Fensterbrett aufschlägt. Messen Sie die Breite der Fensternische an mehreren Stellen und ziehen Sie von der geringsten gemessenen Breite mindestens 5 mm ab, damit das Plissee nicht i der Nische schleift. Achten Sie auf genügend Abstand zum Fenster, damit sich dieses noch problemlos öffnen lässt (Nischentiefe und Pakethöhe).

Möglich für freihängende und verspannte Plisseeanlagen






Deckenmontage

Plisseemontage an der Decke

Deckenclipmontage

Das Plissee wird an der Decke vor der Fensternische Montiert

Benötigte Maße:
Höhe H und Breite B

Die Höhe wird vom unteren Rand des Fensters bis zur Decke gemessen. Die Breite ist die Breite der Fensternische plus der gewünschte Überstand (empfohlen mindestens 5cm)

Möglich für freihängende und verspannte Plisseeanlagen






Wandmontage

Plisseemontage an der Decke

Wandwinkelmontage

Das Plissee wird an der Wand vor oder (nur sehr selten möglich) in der Fensternische montiert.

Benötigte Maße:
Höhe H und Breite B

In der Höhe ist ein Überstand von mindestens 5 cm über die Fensternische nötig. Die Breite ist die Breite der Fensternische plus der gewünschte Überstand (empfohlen mindestens 5cm)

Möglich für freihängende und verspannte Plisseeanlagen





Video Plissee Montageanleitung

In diesem Animationsfilm werden Ihnen nacheinander alle Montagemöglichkeiten gezeigt.






Sonderformen



Slopefenster bzw. Trapezfenster mit einer Schräge oben

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von mindestens 25 mm.

Benötigte Maße
Breite B, Höhe der kurzen Seite bis zum Beginn der Schräge H1 und Höhe der langen Seite

Nutzen Sie zum Messen ein Lot. Die Maße sind lichte Glasmaße inkl. Gummidichtung. Abzüge werden Werkseitig ermittelt.

Montage auf dem Fensterrahmen

Benötigte Maße
Breite B, Höhe der kurzen Seite bis zum Beginn der Schräge H1 und Höhe der langen Seite

Die Maße sind die lichten Maße der Fensterfläche zuzüglich des gewünschten Überstandes. Achten Sie auf hervorstehende Hindernisse wie Fenstergriffe.

Bei der Montage mit Klemmträgern sind die Maße für H1 und H2 die Maße von Oberkante bis Unterkante des Fensterflügels.

Plisseemontage Sonderform Schräge - Glasleiste Plisseemontage Sonderform Schräge - Auf dem Fensterrahmen




Trapezfenster mit einer seitlichen Schräge

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von mindestens 25 mm.

Benötigte Maße
Höhe H sowie lange Breite B1 und kurze Breite B2

Nutzen Sie zum Ermitteln der Höhen ein Lot. Geben Sie die lichten Maße der Fensterfläche inkl. Gummidichtung an. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterrahmen

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Ermitteln Sie die Höhe mithilfe eines Lots. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster.

Plisseemontage Sonderform seitliche Schräge - Glasleiste Plisseemontage Sonderform seitliche Schräge - Auf dem Fensterrahmen


Trapezfenster mit zwei Schrägen



Trapezfenster mit einer seitlichen Schräge

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von
mindestens 25 mm.

Benötigte Maße
Höhe H sowie lange Breite B1 und kurze Breite B2

Nutzen Sie zum Ermitteln der Höhen ein Lot. Geben Sie die lichten Maße der Fensterfläche inkl. Gummidichtung an. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterrahmen

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Ermitteln Sie die Höhe mithilfe eines Lots. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster. Abzüge werden werkseitig ermittelt.

Bei der Montage mit Klemmträgern entspricht die Höhe der Höhe des Fensterflügels.

Plisseemontage Sonderform zwei Schrägen - Glasleiste Plisseemontage Sonderform zwei Schrägen - Auf dem Fensterrahmen




Rechtwinklige Dreiecksfenster

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von
mindestens 25 mm.

Benötigte Maße
Höhe H und Breite B

Ermitteln Sie die Höhe mithilfe eines Lots. Die Maße sind die Maße der Fensterfläche inkl. Gummidichtung. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterrahmen

Benötigte Maße
Höhe H und Breite B

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster. Nutzen Sie zum ermitteln der Höhe ein Lot.

Plisseemontage Sonderform rechtwinkliges Dreieck - Glasleiste Plisseemontage Sonderform rechtwinkliges Dreieck - Auf dem Fensterrahmen




Gleichschenklige Dreiecksfenster

Geben Sie bitte die Fenstermaße ohne Abzüge an, Abzüge werden werkseitig ermittelt.

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von mindestens 25 mm.

Benötigte Maße
Höhe H und Breite B

Ermitteln Sie die Höhe mithilfe eines Lots. Die Maße sind die Maße der Fensterfläche inkl. Gummidichtung. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterrahmen

Benötigte Maße
Höhe H und Breite B

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster. Nutzen Sie zum ermitteln der Höhe ein Lot.

Plisseemontage Sonderform gleichschenkliches Dreieck - Glasleiste Plisseemontage Sonderform gleichschenkliches Dreieck - Auf dem Fensterrahmen




5-eckige Fenster

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von mindestens 25 mm.

Benötigte Maße
Lange Höhe H1 und kurze Höhe h2 sowie lange Breite B1 und kurze Breite B2

Nutzen Sie zum Ermitteln der Höhen ein Lot. Geben Sie die lichten Maße der Fensterfläche inkl. Gummidichtung an. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterflügel

Benötigte Maße
Lange Höhe H1 und kurze Höhe H2 sowie lange Breite B1 und kurze Breite B2

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Ermitteln Sie die Höhe mithilfe eines Lots. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster.

Bei der Montage mittels Klemmträger wird für sind die Maße für die Höhen die Maße von Oberkante bis Unterkante des Fensterflügels.

Plisseemontage Sonderform Fünfeck - Glasleiste Plisseemontage Sonderform Fünfeck - Auf dem Fensterrahmen




6-eckige Fenster

Montage in der Glasleiste

Achten Sie auf eine Glasleistentiefe von mindestens 25 mm.

Benötigte Maße
Lange Höhe H1 und kurze Höhe h2 sowie lange Breite B1 und kurze Breite B2

Nutzen Sie zum Ermitteln der Höhen ein Lot. Geben Sie die lichten Maße der Fensterfläche inkl. Gummidichtung an. Abzüge werden werkseitig ermittelt.

Montage auf dem Fensterflügel

Benötigte Maße
Lange Höhe H1 und kurze Höhe H2 sowie lange Breite B1 und kurze Breite B2

Achten Sie auf umlaufend 2 cm Überstand sowie genügend Abstand zu hervorstehenden Hindernissen wie Fenstergriffen. Ermitteln Sie die Höhe mithilfe eines Lots. Markieren Sie sich zur einfacheren Montage die Messpunkte am Fenster.

Plisseemontage Sonderform Sechseck - Glasleiste Plisseemontage Sonderform Sechseck - Auf dem Fensterrahmen
