Bedienung: | Ergonomische Griffe zum Klappen sind an der Innenseite angebracht. Durch die verdeckte Position sind sie so gut wie nicht sichtbar, außer beim Bedienen. Hier sorgen sie dann für komfortablen Halt. |
Befestigung: |
|
Profile: | Der Spannrahmen bietet überdurchschnittliche Stabilität durch die hohe Wandstärke der stranggepressten Aluminiumprofile. Das Verbinden der Ecken geschieht mit innenliegenden Eckwinkeln. Die massiven Komponenten werden dauerhaft verpresst. Das garantiert die hohe Stabilität der Form. |
Größe: | min. Bereite/Höhe 45cm, max. Breite 160cm, max. Höhe 220cm. Höhen über 160 cm erfordern ein Mittelprofil, welches das Gewebe aber nicht teilt. Das Profil liegt standardmäßig der Höhe nach in der Mitte, kann auf Wunsch aber auch nach Maß montiert werden. |
Profilfarbe: | Die Farbbehandlung gewährt extra hohe Haftung der Lacke, um etwa auch in Küstennähe Farbbeständigkeit zu garantieren. Folgende Farben stehen zur Auswahl: Weiß RAL 9016, Ockerbraun RAL 8001, Sepiabraun RAL 8014, Anthrazitgrau RAL 7016, Tannengrün RAL 6009, Silber eloxiert. Auf Wunsch können gegen Aufpreis auch Sonderfarben nach dem RAL-Index bestellt werden. |
Keder: | Der PVC Keder mit dem das Insektenschutzgewebe am Rahmen befestigt wird, hat einen Durchmesser von 6mm und ist in Grau gehalten. |
Insektengitter: |
|
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Spannrahmen mit variablen Einhängefedern
Profil Typ A |

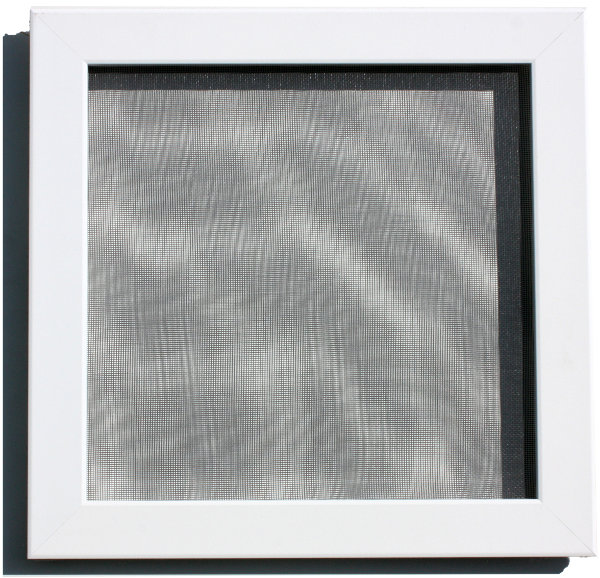

Spannrahmen mit starrer Einhängefeder
Profil Typ E |

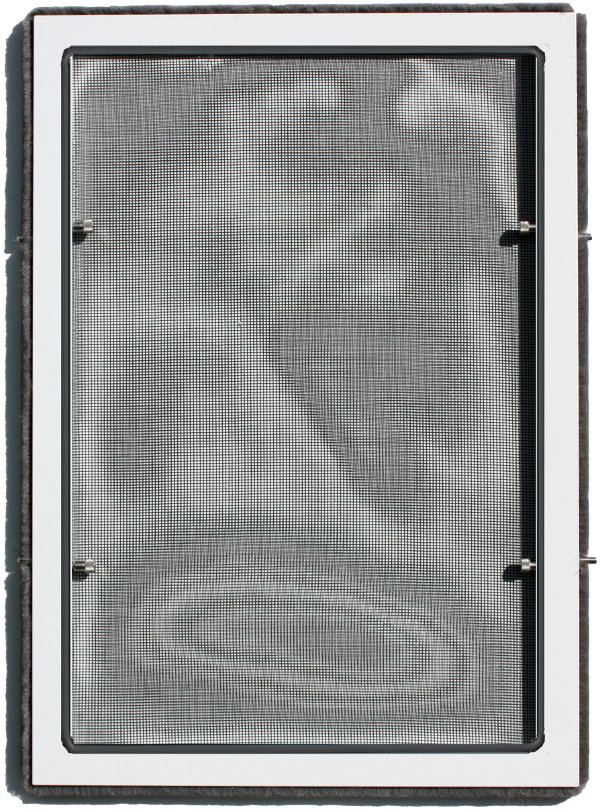

Spannrahmen mit variablen Federstiften
Profil Typ S |
Spannrahmen mit Einhängefedern
Profil Typ SA |
Angegebene Maße in mm
Zur Befestigung auf dem Blendrahmen mit Einhängefeder:
Kleinste gemessene Breite + 28 mm = Bestellbreite
Kleinste gemessene Höhe + 32 mm = Bestellhöhe
Befestigung:
Die flexiblen Einhängefedern ermöglichen individuell perfekten Sitz des Spannrahmens am Blendrahmen. Eine Dichtungsbürste sichert den Zwischenraum zwischen den beiden Rahmen rundum ab. Der Spannrahmen wird auf Blendrahmen mit einer Stärke von 5 bis 30mm ganz unkompliziert eingehängt.
Unbedingt beachten!
Der Rahmen vom Insektenschutz liegt ca. 15mm in der Breite (x) und der Tiefe (y) auf dem Fensterrahmen auf. Stellen Sie sicher, dass zwischen Fensterrahmen und Außenrollo für die Montage ausreichend Platz zur Verfügung steht.
Angegebene Maße in mm
Zur Befestigung im Blendrahmen mit Einhängefeder:
Kleinste gemessene Breite - 2 mm = Bestellbreite
Kleinste gemessene Höhe - 2 mm = Bestellhöhe
Befestigung:
Das Profil hat leichten seitlichen Überstand und ermöglicht so den Ausgleich abgerundeter Blendrahmenkanten und Schrägen. Der Spannrahmen liegt flach auf dem Blendrahmen auf. Eine Dichtungsbürste sichert die Rahmen rundum ab. Zur Befestigung sind keinerlei Schrauben nötig. Der Spannrahmen wird bei Blendrahmen mit einer Stärke von 10-30mm einfach eingehängt.
Für Fenster mit Außenrollo:
Der Rahmen eignet sich besonders für Fenster, deren Außenrollo sich direkt auf dem Fensterrahmen befindet.
Bitte unbedingt beachten:
In der Breite müssen zur Rolloschiene eines eventuell vorhandenen Außenrollos wenigstens 18 mm Platz sein. Der Rahmen trägt in der Tiefe etwa 8 mm inklusive Bürste auf.
![]() |
![]() Profil Typ S |
![]() Mittelprofil |
|
![]() |
Zur Befestigung im Blendrahmen mit Federstiften:
Kleinste gemessene Breite - 6 mm = Bestellbreite
Kleinste gemessene Höhe - 6 mm = Bestellhöhe
Befestigung:
In den Blendrahmen werden seitlich kleine vernickelte Messinghülsen eingesetzt. Die Federstifte an den Spannrahmen rasten darin leicht und sicher ein. Der Spannrahmen schließt flächenbündig mit dem Blendrahmen ab. Eine Dichtungsbürste sichert den Zwischenraum der beiden Rahmen rundum ab.
Bitte unbedingt beachten:
Die Messinghülsen werden im Blendrahmen verschraubt. Zum Anbohren im Blendrahmen muss ein Bohrer mit der Stärke 7mm verwendet werden, damit die Federstifte sicher sitzen. Die Stärke des Blendrahmens sollte darum wenigstens 11mm betragen.
Angegebene Maße in mm
Zur Befestigung im Blendrahmen mit Einhängefedern:
Kleinste gemessene Breite - 3 mm = Bestellbreite
Kleinste gemessene Höhe - 3 mm = Bestellhöhe
Befestigung:
Die Arretierung des Spannrahmens im Blendrahmen geschieht über 3mm starke Einhängefedern. Der Spannrahmen schließt flächenbündig mit dem Blendrahmen ab. Eine Dichtungsbürste sichert rundum den Zwischenraum der beiden Rahmen. Der Blendrahmen sollte abgeschrägt sein und wenigstens eine Stärke von 11mm besitzen.
